01 · 整体布局与空间氛围
从大门走进来，五个板块一眼看全

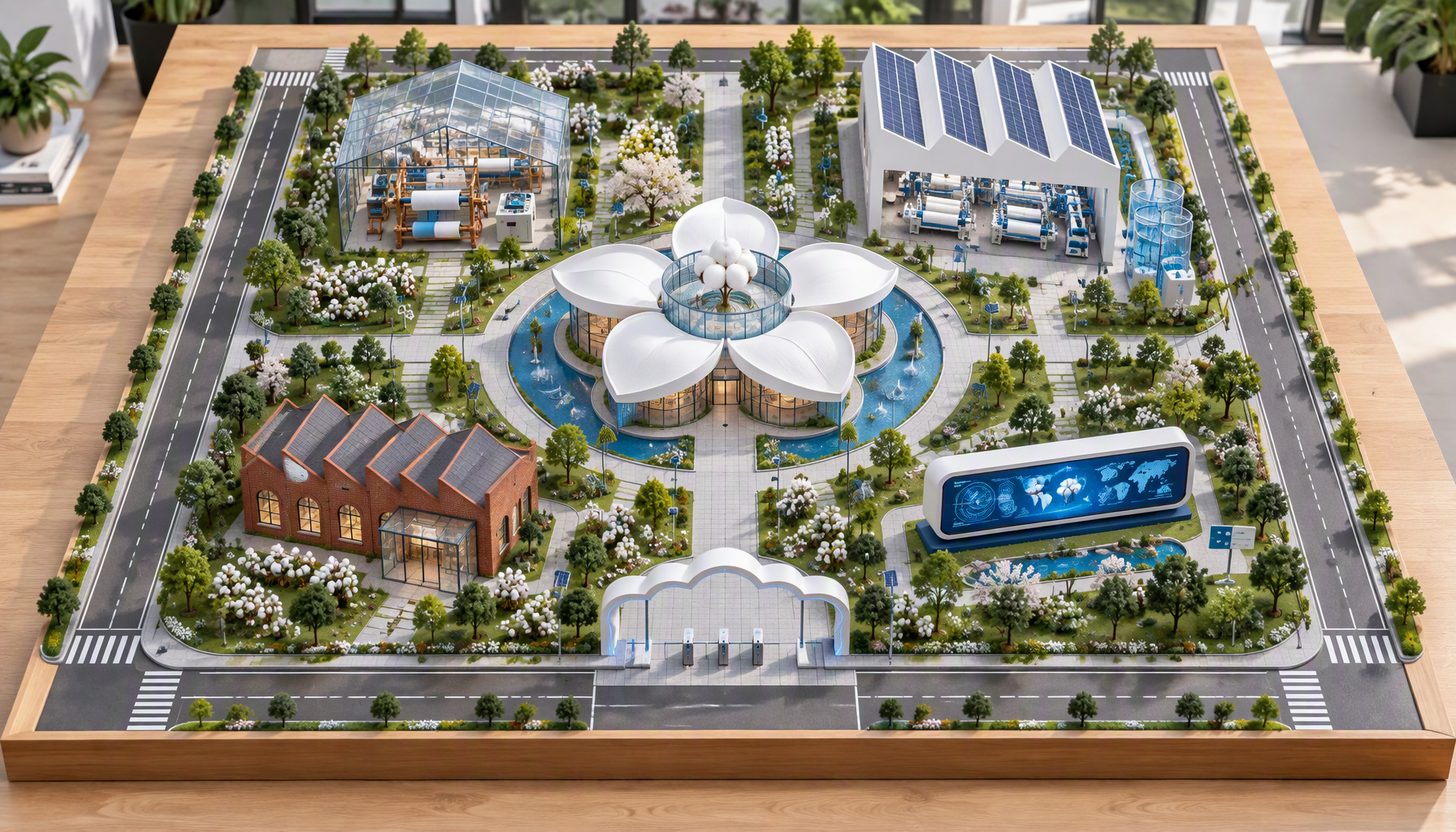

大门朝南。进门右手是智慧导航台，左手是杭二棉博物馆；正中央是棉花形科创中心；后排左边是智能纺织机，右边是未来绿色工厂。外圈一条方形外围马路把园区围起来。
点击放大
总览图完整展示一米正方形底板、四边道路和各功能板块；局部构造及制作尺寸以各板块高清图、结构图和尺寸图为准。
把一座棉纺老厂设计成绿色未来园区，用真实布带、光感百叶和导航灯，讲清传承与智能制造；客流、质检与碳数据以机制动画展示。
博物馆和老照片墙记住杭二棉的过去，红砖锯齿屋顶留在新园区里。
传感器看光、主控板判断、舵机调百叶；学生送梭，织机开口与打纬，织出真布带。
测光伏、讲水回用和布卷追溯，未来工厂融进花园；碳足迹须有实测数据才能计算。
大门朝南。进门右手是智慧导航台，左手是杭二棉博物馆；正中央是棉花形科创中心；后排左边是智能纺织机，右边是未来绿色工厂。外圈一条方形外围马路把园区围起来。
点击放大
总览图完整展示一米正方形底板、四边道路和各功能板块；局部构造及制作尺寸以各板块高清图、结构图和尺寸图为准。
往右拖是阳光变强，往左拖是天色变暗。看看百叶和室内灯怎么自己做决定。
与沙盘图相同，百叶沿竖轴旋转：舵机 0° 时叶片侧转、留出光缝；80° 时正面挡光。Nano 的 A0 读光照、D9 接舵机、D6 接灯的 MOS 驱动；这里是网页模拟。
展墙按“过去 → 现在 → 未来”排开，每一段配 1 张老照片和 1 句话。以下 【待补充】 处请查阅杭二棉相关史料、地方志或请教老员工后填写，不要凭印象写。
波形表示声音的起伏；这里使用通用讲解示意，不包含任何历史录音或未核实史实。
主流程：棉包 → 清梳 → 并条 → 粗纱 → 细纱 → 络筒 → 织布 → 验布 → 出库。切换下面四个按钮，看工厂的四种“新本领”。
设备、搬运、缺陷和全部统计均为网页模拟，未连接真实生产线；材料由蓬松棉包，逐步变成棉条、纱线、筒纱和布卷。
下方工序图可左右滑动；当前动作会显示在图下。
以能运行的基础版为采购范围，按国内常见零售价格估算，实际需比价确认。绿色标签表示家里已有便可免买；自动引纬、高配装饰不计入基础版。
采购顺序：先核对家里的手机、工具与废物材料，再买织机、电机和电源试运行，最后补装饰。基础版用 ESP32、Nano、Uno 各一块；借到 micro:bit 可替代 Nano，不用两块都买。公共板材、灯带、电源只在总表计算一次。
规划比例约 1:300（沙盘上 1 厘米 ≈ 真实 3 米），实际制作按下面的厘米尺寸。3D 图用于检查体量与摆放，不是统一写实全景；图中高度直接按模型厘米表示。悬停或点选板块，可查看尺寸与做法。

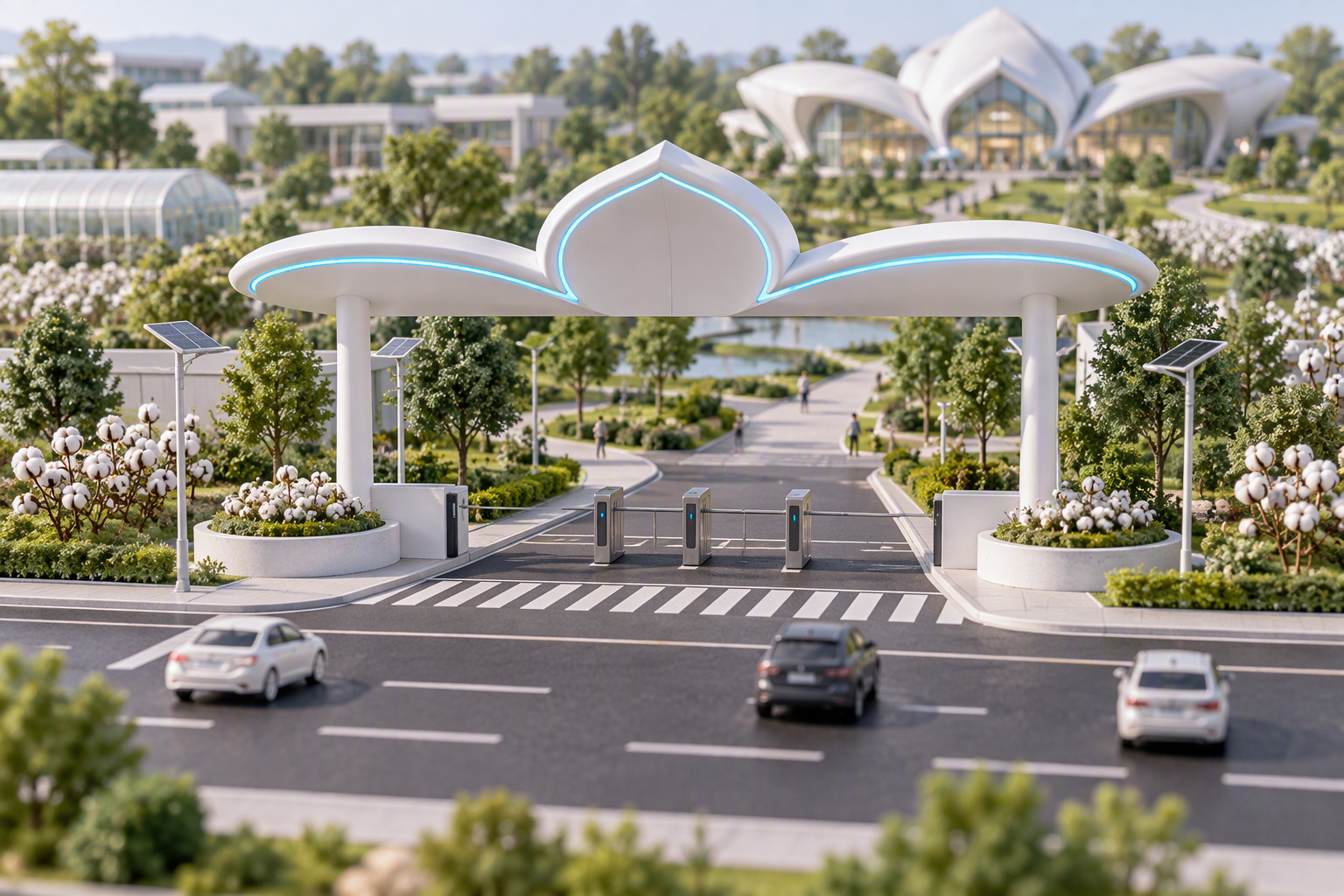

大门宽 20cm、高 12cm，只保留两根白色立柱和一条单层棉桃轮廓顶梁，用层叠白卡纸或冷弯软条制作，内侧嵌一条细青蓝灯带，不做多股交叉拱。闸杆预留一个 SG90 与红外模块：Nano 空闲 D10 接舵机信号、D2 接检测信号，避开百叶 D9 和补光 D6。目标是检测到人抬杆、确认无人再落杆；本页百叶示例尚未包含门控，需单项调试后合并，不直接照抄就称自动闸机。
外围马路宽 8cm，四边直线、直角连接；黑卡纸铺路、白胶带画车道与四处斑马线，配 6 辆车和 10 盏路灯。尺寸以底板厘米坐标为准，模型车与人物只作视觉示意，不承诺与 1:300 严格同尺度。
卡点替代：闸机识别或布线不稳定时，保留拱门灯带，改手动抬杆；不得宣称这时仍能自动通行。
所有“智能”都是同一个套路：传感器把世界变成数字，主控板按程序判断，执行器或屏幕做出反应。
学校借到 micro:bit 和接线附件时，用 MakeCode 替代 Nano 百叶方案；可拖积木，也可查看 JavaScript。不为此额外买一块板。
支持 Arduino 和 ESP32，积木旁边能看到生成的代码，适合从积木过渡到代码。先核对所用板型与扩展库。
上传 ESP32、Nano、Uno 示例；按代码安装板支持与 NeoPixel、DHT、Servo、SSD1306、GFX 库。硬件示例需接线、校准和实测，网页动画不代表已通电成功。
每组都按第1、2、3周列出先做与后做。P0 保证沙盘能看、能讲、能演示；P1 只在静态主体完成后接入；第3周不再新增功能。
